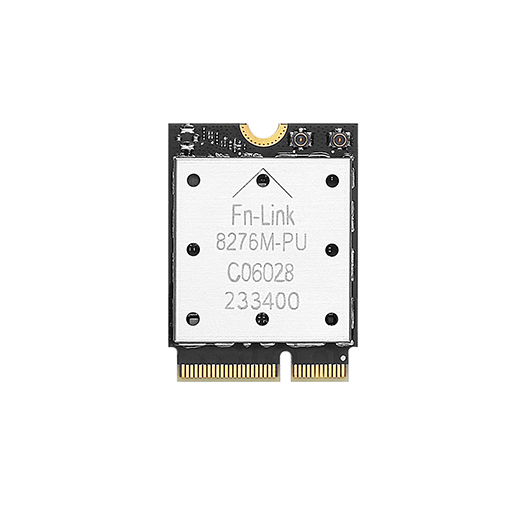

8276M-PU-Wi-Fi 7-Modul

QCA2076 2T2R
802.11a/b/g/n/ac/ax/be
PCIE/ USB BT5.3/ BLE5.3
22.0 x 30,0 mm
Kontaktieren Sie uns für HDK, SDK und EVB

Verfügbarkeitsstatus:
  • Wi-Fi 7

  • BT5.0 und höher

  • QCA

  • 2T2R.

  • Auswählen

  • PCIe -Schnittstelle

Produktname

QCA2076  Wi-Fi 7-Modul  8276m-pu

QCA2076

802.11a/b/g/n/ac/ax/be
PCIE/USB

2t2r

BT5.3/ BLE5.3

22.0 x 30,0 mm

Detailinformationen

Einführung

8276m-PU ist ein hoch integriertes System-on-Chip (SOC), das Wi-Fi 7 und Bluetooth (BT) 5.3 unterstützt.

Unterstützt den gleichzeitigen Betrieb auf 2,4 GHz +5 GHz, 2,4 GHz + 6 GHz und 5 GHz + 6 GHz.

Merkmale

Allgemeine Merkmale

Unterstützen Sie IEEE802.11a/b/g/n/ac/ax/be.

Unterstützen Sie den Multi-Link-Betrieb (MLO).

Unterstützt 2x2 Multi-Benutzer-Mehrfach-Input-Mehrfach-Output (MU-MIMO).

Unterstützen Sie Tri-Band 2,4 GHz/5 GHz/6 GHz.

Unterstützung bis zu 4096 QAM -Modulation an jedem Band.

Kanalbandbreite bis zu 40 MHz bei 2,4 GHz, bis zu 160 MHz bei 5 GHz und 6 GHz.

Dual Band Simultane (DBS) bis zu 2,4 GHz + 5 GHz / 6 GHz.

Bis zu 5,3 Gbit / s Datenrate (2x2 5 GHz 160 MHz + 2x2 6 GHz 160 MHz mit 4K -QAM -Modulation).

Dynamische Frequenzauswahl (DFS) Radarerkennung.

Host-Schnittstelle

Low-Power-PCIe-Schnittstelle (mit L1-Substate).

Bluetooth -Funktionen

Konform mit Bluetooth 5.3 und Ant+

Unterstützen Sie die Dual -Bluetooth, die gleichzeitige Bluetooth -Verbindung und den Bluetooth -Scan/die Entdeckung; MRC -Empfänger und implizite Beamforming -Sender.

Unterstützen Sie Le Audio

Unterstützung von 2 Mbit / s Bluetooth niedriger Energie (BLE), BLE -Langstrecke

BT Host Digital Interface: USB

Anwendungen

Video-Streaming, Video-/Sprachkonferenzen, drahtlose Spiele, Echtzeit-Zusammenarbeit, Cloud/Ideal-Lösungen für Edge Computing, industrielles IoT, eindringliche AR/VR, Interaktive Telemedizin und andere Anwendungsszenarien.

Blockdiagramm

Blockdiagramm

Parameter

Modell Nr. 8276m-pu Hauptchipsatz
QCA2076
Schnittstelle WiFi: PCIE

BT: USB

Wi-Fi-Standard IEEE802.11a/b/g/n/ac/ax/be+ble5.3
Datenrate 5.3gbit / s Zertifizierung Rohs, Reichweite
HF -Antenne An Bord Antenne OS unterstützt Android /Linux /Win CE /iOS /XP /Win7 /Win10

Arbeitsfrequenz

2,4 g: 2,400 GHz ~ 2,4835 GHz (2,4 GHz ISM -Band)

5G:5.1500 GHz ~ 5,850 GHz (5,0 GHz ISM -Band)

6g: 5,925 GHz ~ 7,125 GHz

Betriebsspannung

3.3 V

Abmessungen L22.0 * W30.0 * T2.4 mm HF -Kette 2t2r
Betriebstemperatur -30 ° C ~+85 ° C Lagertemperatur

-40 ° C ~+85 ° C

 Bestellinformationen

Teilnummer Beschreibung
FG8276MPUX-00
QCA2076, WIFI7, DBS 802.11a/B/G/N/AC/AX/BE +BT5.3,2T2R, PCIE/USB, 22*30 mm M.2 Schnittstelle
