2,4g
BT5.0 und höher
Realtek
1T1r.
IOT-Module mit MCU
UART/GPIO/I2C/PWM/SDIO

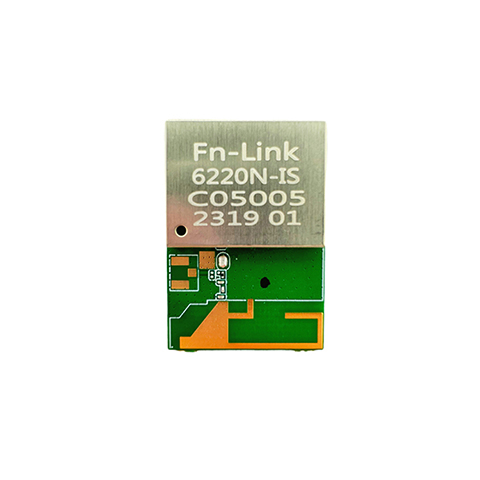

RTL8720CS-VA1 IoT-Modul 6220n-is
RTL8720CS-VA1
802.11b/g/n
UART, GPIO, I2C
1T1R
Ble5.0
20,0 x 29,0 mm
6220n-IS ist ein hoch integriertes IoT-Modul mit niedriger Leistung 802.11b/g/n Wireless LAN (WLAN) und Bluetooth Low Energy Communication Controller. Es kombiniert eine Hochleistungs-KM4-MCU, eine KM0-MCU mit niedriger Leistung, WLAN (802.11 b/g/n) Mac, ein 1T1R-fähiger WLAN-Basisband, RF, Bluetooth. Es bietet auch eine Reihe konfigurierbarer GPIOs, die als digitale Peripheriegeräte für verschiedene Anwendungen und Steuerverbrauch konfiguriert sind.
6220n-IS integriert interne Erinnerungen für vollständige Wi-Fi-Protokollfunktionen. Die eingebettete Speicherkonfiguration bietet auch einfache Anwendungsentwicklungen.
Wi-Fi General
802.11b/g/n kompatibler WLAN.
150 Mbit / s übertragen und erhalten die Phy -Rate unter Verwendung einer 40 -MHz -Bandbreite.
Kompatibel mit der 802.11n -Spezifikation.
Rückwärtskompatibel mit 802.11b/g-Geräten beim Betrieb in 802.11n-Modus-Wi-Fi-Standards unterstützt.
802.11b/g/n kompatibler WLAN.
802.11e QoS -Verbesserung (WMM).
802.11i (WPA, WP2). Öffnen Sie, gemeinsame Schlüssel- und Paar-Key-Authentifizierungsdienste.
Wi-Fi Direkte Unterstützung.
Wlan Phy Features
802.11n OFDM.
Ein Sender und ein Empfangspfad (1T1R).
40 MHz Bandbreitenübertragung.
DSSS mit DBPSK und DQPSK, CCK -Modulation mit langer und kurzer Präambel.
Bluetooth -Funktionen
Unterstützt Bluetooth 5.0 Niedrige Energie (BLE).
Host-Schnittstelle
Uart
I2C
GPIO
Modell Nr. | 6220n-is | Hauptchipsatz | RTL8720CS-VA1 |
Schnittstelle | Wi-Fi: UART, GPIO, I2C BT: Uart | BLuetooth Standard | 802.11b/g/n + ble5.0 |
HF -Antenne | Antenne an Bord | Zertifizierung | Rohs, Reichweite |
Arbeitsfrequenz | 2.400 ～ 2,4835 GHz | Betriebsspannung | 3.3 V |
Abmessungen | L20.0 * W29.0 * T3.6mm | HF -Kette | 1T1R |
Betriebstemperatur | -30 ° C bis 65 ° C | Lagertemperatur | -40 ° C bis 125 ° C |
Teilnummer | Beschreibung |
FG6220NISX-00 | RTL8720CS-VA1, B/G/N, Wi-Fi+BLE5.0, 1T1R, UART, PCB ANT, 29*20 mm |
| FG6220NISX-01 | RTL8720CS-VA1, B/G/N, Wi-Fi+BLE5.0, 1T1R, UART, PCB ANT, 29*20 mm |
