Produktname

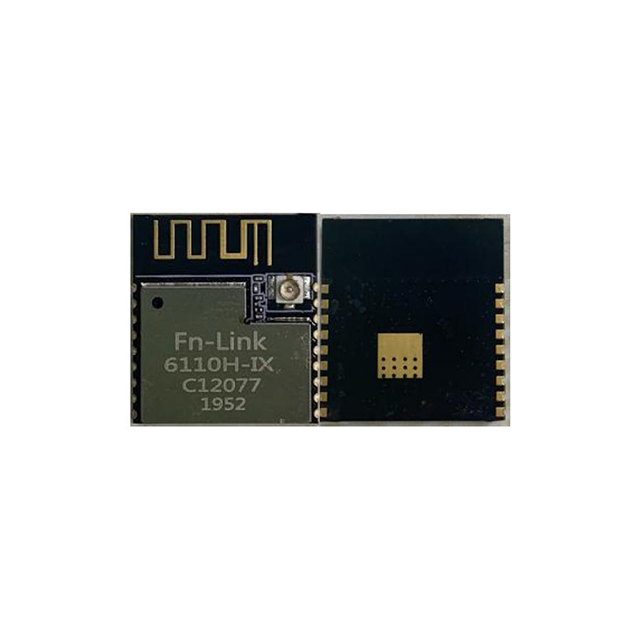

RTL8710BX IOT-Modul 6110H-IX
RTL8710BX.
2.4g Wi-Fi
UART, GPIO, PWM, I2C
1T1r.
18,0 x 20,0 mm
Details Informationen.
Merkmale
Allgemein
18.0mm * 20.0mm * 3.21mm
CMOS MAC, BASEBAND PHY und RF im Modul für 802.11b / g / n Kompatibel WLAN
Komplette 802.11n-Lösung für 2,4G-Band
150 MBit / s erhalten PHY-Rate und 150 Mbit / s übertragen PHY-Rate mit 40MHz Bandbreite
Unterstützte Standards
802.11b / g / n Kompatibel WLAN
802.11e QoS-Erweiterung (WMM)
802.11i (WPA, WP2). Öffnen Sie, freigegebener Schlüssel und pair-Wise-Schlüsselauthentifizierungsdienste
WiFi direkter Unterstützung
Leichtes TCP / IP-Protokoll
WLAN Phy-Funktionen
802.11n vondm.
Ein Sende und ein Empfangspfad (1T1R)
20 MHz und 40 MHz Bandbreitenübertragung
Kurzwächterintervall (400Ns)
Maximale Datenrate 54 Mbps in 802.11g und 150 Mbps in 802.11n
Host-Schnittstelle
1 Hochgeschwindigkeits-UART
1 I2C.
6 PWM
1 SPI
Gpio.

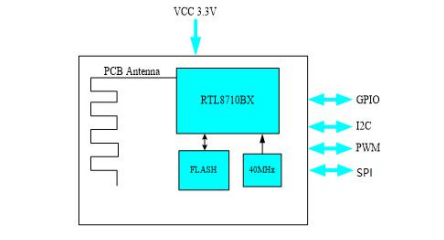

Blockschaltbild
Parameter
Modell Nr | 6110H-IX. | Hauptchipset. | RTL8710BX. |
Schnittstelle | UART, GPIO, I2C, PWM | BLuetooth Standard. | / |
Datenrate | 150mbps. | Zertifizierung | RoHS, REACH. |
RF-Antenne | Antenne an Bord | Unterstütztes Betriebssystem | Android / Linux. |
Arbeitsfrequenz | 2.400 ~ 2.4835GHz. | Betriebsspannung | 3.3V. |
Abmessungen | L18.0 * W20,0 * T3.21mm | HF-Kette. | 1T1r. |
Betriebstemperatur | -20 ° C bis + 85 ° C | Lagertemperatur | -40 ° C bis 125 ° C |
