MT7920qun 2T2R
802.11a/b/g/n/ac/ax
BT5.2 USB3.0
27,0 x 18,0 mm
Kontaktieren Sie uns für HDK, SDK und EVB
Verfügbarkeitsstatus: | |
---|---|
Wi-Fi 6
BT5.0 und höher
MTK
2T2R.
Auswählen
USB-Schnittstelle

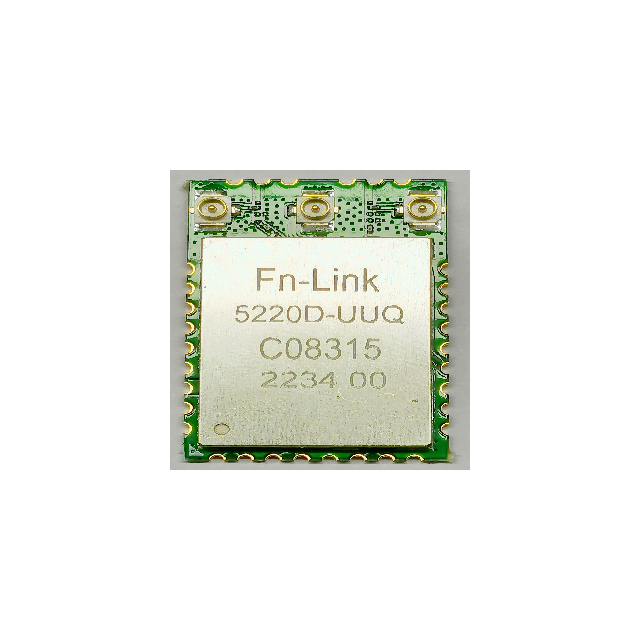

MT7920qun Wi-Fi6-Modul 5220D-UUQ
MT7920qun
802.11a/b/g/n/ac/ax
USB3.0
2t2r
BT5.2
27,0 x 18,0 mm
Die FN-Link-Technologie möchte ein kostengünstiges und geringes Verbrauchsmodul mit allen Wi-Fi-Funktionen ankündigen. Es ist ein hochintegriert /RF WLAN Single Chip.For Wireless LAN -Betrieb. Das integrierte Modul bietet USB-Schnittstelle für Wi-Fi. Das Modul bietet ein einfaches Vermächtnis und 20 MHz/40 MHz/80 MHz Koexistenzmechanismus, um die Rückwärts- und Netzwerkkompatibilität zu gewährleisten.
Das drahtlose Modul entspricht dem IEEE 802.11 A/B/G/N/AC/AX 2x2 MIMO -Standard, und die Geschwindigkeit kann bis zu 1201 Mbit/s mit einem Dual -Stream in 802.11ax erreichen. Das integrierte Modul bietet USB-Schnittstelle für Wi-Fi, USB/ PCM-Schnittstelle für Bluetooth.
Dieses Combo-Modul ist eine Gesamtlösung für eine Kombination aus Wi-Fi und Bluetooth V5.2-Technologien. Das Modul wurde speziell für alle tragbaren Geräte entwickelt.
Allgemein
Hoch integriertes drahtloses lokales Netzwerk (WLAN) -System (SOC) für 802.11a/b/g/n/ac/ax WLAN-Anwendungen.
Unterstützt die gleichzeitige Dual -Band -Single (2,4 g/5g).
Phy -Funktionen
Räumliche Multiplexierung von zweistream bis zu 1201 Mbit / s Datenrate.
Unterstützt 20/40 MHz bei 2,4 GHz und unterstützt 20/40/80 MHz bei 5 GHz.
Unterstützt Sender BeamFormee.
Host-Schnittstelle
Unterstützt die Schnittstelle zwischen USB3.0 und USB2.0) für die WLAN- und USB/PCM -Schnittstelle für Bluetooth.
Bluetooth -Funktionen
Unterstützt das Bluetooth -System (BT5.2 -Logo -konform).
Unterstützt WLAN/Bluetooth -Koexistenz.
Kompatibel mit Bluetooth v2.1+edr.
Unterstützung der Doppelmodus: Simultaneous LE und Br/EDR.
BT Host Digital Interface:
- USB
- PCM für Audiodaten
OTT/IPTV/DVB/SET-Top-Box, Tablet-PC, Werbeautomat, intelligent Maschine, elektronische Skala, Fahrzeug vordere und hintere Ende, Drohne, Roboter, HDMI -Sender, intelligent Andere elektronische Unterhaltungsprodukte.
Modell Nr. | 5220D-UUQ | Hauptchipsatz | MT7920qun |
Schnittstelle | Wi-Fi: USB v2.0/v3.0 BT: USB / PCM | Wi-Fi-Standard | IEEE802.11A/B/G/N/AC/AX+BT5.2 |
Datenrate | 1201 Mbit / s | Zertifizierung | Rohs, Reichweite |
HF -Antenne | Externe Antenne | OS unterstützt | Android /Linux /iOS /Win10 |
Arbeitsfrequenz | 2,4 g: 2,400 GHz ~ 2,497 GHz (2,4 g ISM -Band) 5,8 g: 4,900 GHz ~ 5,845 GHz (5,0 g ISM -Band) | Betriebsspannung | 3.3 V |
Abmessungen | L27.0 * W18.0 * T2.5 mm | HF -Kette | 2t2r |
Betriebstemperatur | 0 ° C bis 70 ° C | Lagertemperatur | -40 ° C bis 85 ° C |
Teilnummer | Beschreibung |

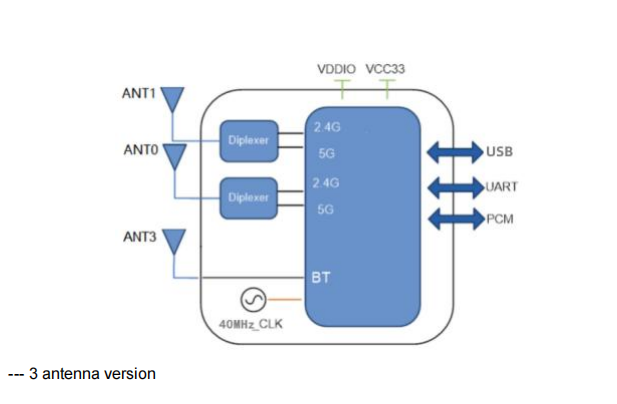

FG5220DUUQ-00 | MT7920qun, a/b/g/n/ac/ax, wi-fi+bt5.2,2t2r, USB3.0, 3 Antenne mit Abschirmung |
