Verfügbarkeitsstatus: | |
---|---|
Wi-Fi 6
BT5.0 und höher
Realtek
2T2R.
Auswählen
Wi-Fi & BT-Schnittstelle
Produktname

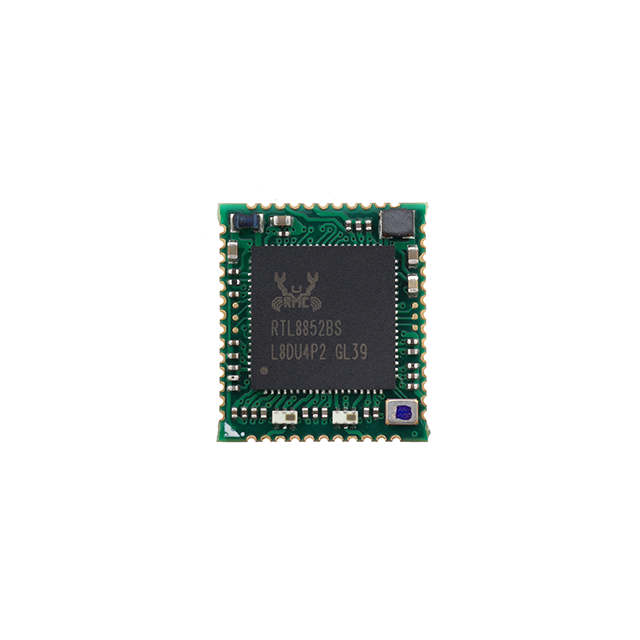

RTL8852BS Wi-Fi6-Modul 6252B-SR.
RTL8852BS.
802.11A / B / G / N / AC / AX
SDIO / UART.
2T2R.
BT5.2 / BLE5.2.
13,0 x 15,0 mm
Details Informationen.
Merkmale
Allgemein
Hoch integrierter drahtloser lokaler Netzwerk-Netzwerk (WLAN) -System-auf-Chip (SOC) für 802.11A / B / G / N / AC / AX-WLAN-Anwendungen.
Unterstützt Dualband-Single Single Concurrent (2,4g / 5g).
Phy-Funktionen
Dual-Stream-räumliches Multiplex-Multiplex mit bis zu 1201 MBit / s Datenrate.
Unterstützt 20/40 MHz bei 2,4 GHz und unterstützt 20/40 / 80 MHz bei 5 GHz.
Unterstützt das Transmit-Beamforming.
Host-Schnittstelle
Unterstützt Low Power SDIO3.0 (entspricht der Schnittstelle SDIO 1.1 / 2.0) für WLAN- und UART / PCM-Schnittstelle für Bluetooth.
Bluetooth-Funktionen
Unterstützt das Bluetooth-System (BT5.2-Logokonform).
Unterstützt WLAN / Bluetooth-Koexistenz.
Kompatibel mit Bluetooth V2.1 + EDR.
Unterstützung für Dual-Modus: Simultany Le und Br / EDR.
BT-Host-Digital-Schnittstelle:
- HCI UART.
- PCM für Audiodaten
Anwendungen
OTT / IPTV / DVB / Set-Top-Box, Tablet-PC, Werbemaschine, Intelligentes TV, IPC / NVR, Industriesteuergeräte, Auto-Recorder, intelligentes Türklingel, intelligenter Projektor, virtuelle Realität, VR / AR, drahtloser Lager, Drucker, POS Maschine, elektronische Maßstab, Fahrzeugfront- / Heckende, Drohne, Roboter, HDMI-Sender, Smart-Gateway, Bildung, Spielzeug, Beleuchtungslampen, intelligentes Straßenlicht, intelligente Haushaltsgeräte / Haushaltsgeräte Instrumentierung (Wasser, Strom, Gas), Smart City und Andere elektronische Verbraucher-Produkte

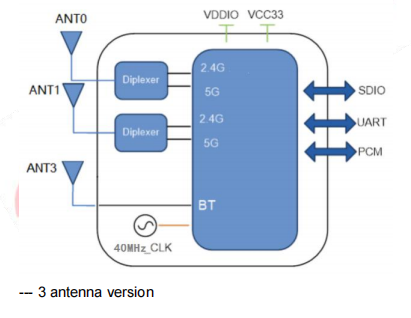

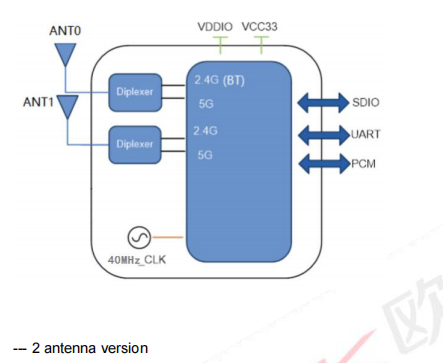

Blockschaltbild
Parameter
Modell Nr | 6252B-SR. | Hauptchipset. | RTL8852BS. |
Schnittstelle | SDIO / UART. | WLAN-Standard | IEEE 802.11A / B / G / N / AC / AX + BLE5.2 |
Datenrate | 1200mbps. | Zertifizierung | RoHS, REACH. |
RF-Antenne | Externe Antenne | Unterstütztes Betriebssystem | Android / Linux / ios / win10 |
Arbeitsfrequenz | 2.4g: 2.400GHz ~ 2.497ghz (2.4g ISM-Band) | Betriebsspannung | 3.3V. |
Abmessungen | L15 * W13 * T1.8 mm | HF-Kette. | 2T2R. |
Betriebstemperatur | 0 ° C bis 70 ° C | Lagertemperatur | -40 ° C bis 85 ° C |
Bestellinformationen
Teil-Nr. | Beschreibung |
FG6252BSRX-00. | RTL8852BS-CG, A / B / G / N / AC / AX, WI-FI + BT5,2T2T2R, SDIO + UAR T, 2 Antenne, keine Abschirmung |
FG6252BSRX-01. | RTL8852BS-CG, A / B / G / N / AC / AX, WI-FI + BT5,2T2T2R, SDIO + UAR T, 3 Antenne, keine Abschirmung |
Produktname
RTL8852BS Wi-Fi6-Modul 6252B-SR.
RTL8852BS.
802.11A / B / G / N / AC / AX
SDIO / UART.
2T2R.
BT5.2 / BLE5.2.
13,0 x 15,0 mm
Details Informationen.
Merkmale
Allgemein
Hoch integrierter drahtloser lokaler Netzwerk-Netzwerk (WLAN) -System-auf-Chip (SOC) für 802.11A / B / G / N / AC / AX-WLAN-Anwendungen.
Unterstützt Dualband-Single Single Concurrent (2,4g / 5g).
Phy-Funktionen
Dual-Stream-räumliches Multiplex-Multiplex mit bis zu 1201 MBit / s Datenrate.
Unterstützt 20/40 MHz bei 2,4 GHz und unterstützt 20/40 / 80 MHz bei 5 GHz.
Unterstützt das Transmit-Beamforming.
Host-Schnittstelle
Unterstützt Low Power SDIO3.0 (entspricht der Schnittstelle SDIO 1.1 / 2.0) für WLAN- und UART / PCM-Schnittstelle für Bluetooth.
Bluetooth-Funktionen
Unterstützt das Bluetooth-System (BT5.2-Logokonform).
Unterstützt WLAN / Bluetooth-Koexistenz.
Kompatibel mit Bluetooth V2.1 + EDR.
Unterstützung für Dual-Modus: Simultany Le und Br / EDR.
BT-Host-Digital-Schnittstelle:
- HCI UART.
- PCM für Audiodaten
Anwendungen
OTT / IPTV / DVB / Set-Top-Box, Tablet-PC, Werbemaschine, Intelligentes TV, IPC / NVR, Industriesteuergeräte, Auto-Recorder, intelligentes Türklingel, intelligenter Projektor, virtuelle Realität, VR / AR, drahtloser Lager, Drucker, POS Maschine, elektronische Maßstab, Fahrzeugfront- / Heckende, Drohne, Roboter, HDMI-Sender, Smart-Gateway, Bildung, Spielzeug, Beleuchtungslampen, intelligentes Straßenlicht, intelligente Haushaltsgeräte / Haushaltsgeräte Instrumentierung (Wasser, Strom, Gas), Smart City und Andere elektronische Verbraucher-Produkte
Blockschaltbild
Parameter
Modell Nr | 6252B-SR. | Hauptchipset. | RTL8852BS. |
Schnittstelle | SDIO / UART. | WLAN-Standard | IEEE 802.11A / B / G / N / AC / AX + BLE5.2 |
Datenrate | 1200mbps. | Zertifizierung | RoHS, REACH. |
RF-Antenne | Externe Antenne | Unterstütztes Betriebssystem | Android / Linux / ios / win10 |
Arbeitsfrequenz | 2.4g: 2.400GHz ~ 2.497ghz (2.4g ISM-Band) | Betriebsspannung | 3.3V. |
Abmessungen | L15 * W13 * T1.8 mm | HF-Kette. | 2T2R. |
Betriebstemperatur | 0 ° C bis 70 ° C | Lagertemperatur | -40 ° C bis 85 ° C |
Bestellinformationen
Teil-Nr. | Beschreibung |
FG6252BSRX-00. | RTL8852BS-CG, A / B / G / N / AC / AX, WI-FI + BT5,2T2T2R, SDIO + UAR T, 2 Antenne, keine Abschirmung |
FG6252BSRX-01. | RTL8852BS-CG, A / B / G / N / AC / AX, WI-FI + BT5,2T2T2R, SDIO + UAR T, 3 Antenne, keine Abschirmung |
