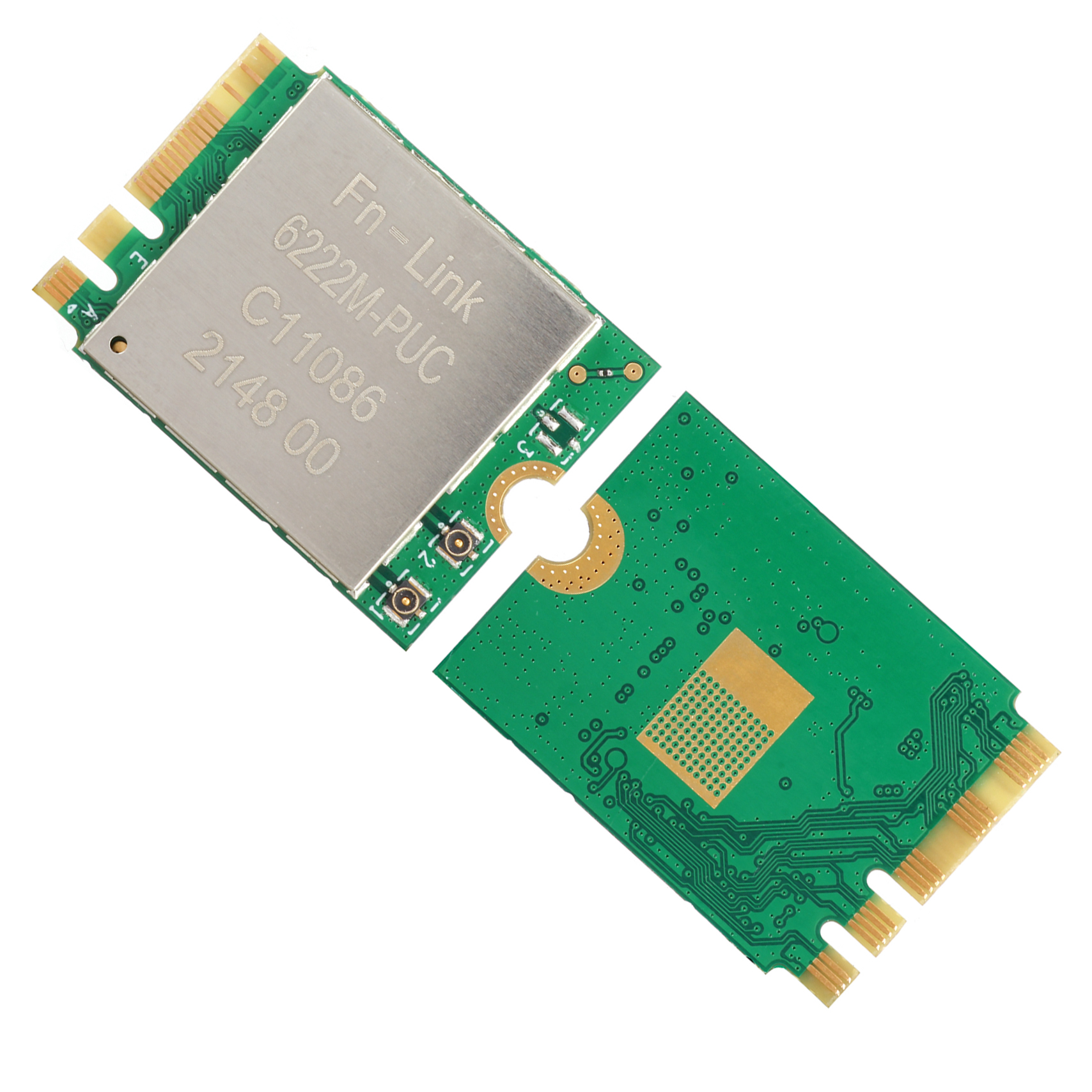

622m-puc-Wi-Fi-Modul

RTL8822CE-CG 5G Wi-Fi
PCIE/USB 2T2R
BT5.0/ BLE5.0
22.0 x 30,0 mm
Kontaktieren Sie uns für HDK, SDK und EVB
Verfügbarkeitsstatus:
  • 2,4 g+5g

  • BT5.0 und höher

  • Realtek

  • 2T2R.

  • Auswählen

  • PCIe -Schnittstelle

Produktname

RTL8822CE-CG Wi-Fi-Modul 6222m-puc

RTL8822CE-CG

5G Wi-Fi

PCIE/USB

2t2r

BT5.0/ BLE5.0

22.0 x 30,0 mm


Detailinformationen

Einführung

Die FN-Link-Technologie möchte ein kostengünstiges und geringes Verbrauchsmodul mit allen Wi-Fi-Funktionen ankündigen. Es ist ein hochintegriertes IEEE 802.11 A/B/G/N/AC MAC/BASEBAND/RF WLAN-Single-Chip. Für drahtlose LAN (WLAN) -Operation. Das integrierte Modul bietet eine PCIe-Schnittstelle für Wi-Fi.

Das Modul bietet einfache Legacy und 20 MHz/40 MHz/80 MHz-Koexistenzmechanismen, um rückwärts und Netzwerkkompatibilität zu gewährleisten.  Das drahtlose Modul entspricht dem IEEE 802.11 A/B/G/N/AC 2x2 MIMO -Standard und kann bis zu einer Geschwindigkeit von 866,7 Mbit/s erreichen, um den drahtlosen LAN zu verbinden.

Das integrierte Modul bietet eine PCIe-Schnittstelle für Wi-Fi, USB-Schnittstelle für Bluetooth.

Dieses kompakte Modul ist eine Gesamtlösung für eine Kombination aus Wi-Fi und Bluetooth V5.0-Technologien.

Das Modul wurde speziell für alle tragbaren Geräte entwickelt.

 Merkmale

Allgemein

IEEE 802.11a/b/g/n/ac -kompatibel wlan.

Unterstützt 20/40 MHz bei 2,4 GHz und unterstützt 20/40/80 MHz bei 5 GHz.

Unterstützt 802.11ac 2x2, Wave-2, die mit MU-MIMO entspricht.

Komplette 802.11n MIMO -Lösung für 2,4 GHz- und 5 -GHz -Bande.

Verbesserte BT/Wi-Fi-Koexistenzkontrolle zur Verbesserung der Übertragungsqualität in verschiedenen Profilen.

Integrierter 32K -Oszillator für das Leistungsmanagement.

Host-Schnittstelle

Unterstützt die Schnittstelle zwischen PCIe mit niedriger Leistung (Basisspezifikation Revision 1.1) für WLAN und USB (2.0 FS-Mode).

Bluetooth -Funktionen

Unterstützt das Bluetooth 5.0 -System.

Kompatibel mit Bluetooth v2.1+edr.

Unterstützung der Doppelmodus: Simultaneous LE und Br/EDR.

Unterstützt Bluetooth für Übertragungen der Klassen-, Klasse2- und Klasse -3 -Leistungsstufe, ohne dass eine externe PA erforderlich ist.

 Anwendungen

OTT/IPTV/DVB/SET-Top-Box, Tablet-PC, Werbeautomat, intelligent Maschine, elektronische Skala, Fahrzeug vordere und hintere Ende, Drohne, Roboter, HDMI -Sender, intelligent Andere elektronische Unterhaltungsprodukte.

 Blockdiagramm

622m-m-Puc-Modul

Parameter

Modell Nr. 6222m-puc Hauptchipsatz RTL8822CE-CG
Schnittstelle

Wi-Fi: PCIE

BT: USB

Wi-Fi-Standard IEEE 802.11a/b/g/n/ac+ble5.0
Datenrate 866,7 Mbit / s Zertifizierung Rohs, Reichweite
HF -Antenne Externe Antenne OS unterstützt Android /Linux /Win CE /iOS /XP /Win7 /Win10

Arbeitsfrequenz

2,4 g: 2,400 GHz ~ 2,497 GHz (2,4 g ISM -Band)

5,8 g: 4,900 GHz ~ 5,845 GHz (5,0 g ISM -Band)

Betriebsspannung

3.3 V

Abmessungen L22 * W30 * T2.2 mm HF -Kette 2t2r
Betriebstemperatur 0 ° C bis 70 ° C Lagertemperatur -55 ° C bis 85 ° C

 Bestellinformationen

Teilnummer Beschreibung
FG6222MPUC-00 RTL8822CE-CG, A/B/G/N/AC, Wi-Fi+BT5.0, 2T2R, 22x30 mm, PCIE+USB, M.2 Port, PCB Version V1.0
FG6222MPUC-01 RTL8822CE-CG, 2,4G+5G/802.11b/g/n/ac, 2T2R+BT5.0, PCIE+USB, 22*30, M.2 Port, PCB V2.0
