6222D-UUB Wi-Fi Dual-Band 2x2 11AC +Bluetooth 4.2 Combo-Modul

6222D-UUB RTL8822BU-CG
Wi-Fi Dual-Band 2x2 11AC
Unterstützung USB 2.0
Bluetooth 4.2
L x w x h: 27 x 18 x 1,9 mm
Kontaktieren Sie uns für HDK, SDK und EVB
Vor der Zertifizierung verfügbar: FCC, KCC, SRRC
Verfügbarkeitsstatus:
  • 2,4 g+5g

  • BT4.2 und darunter.

  • Realtek

  • 2T2R.

  • Auswählen

  • USB-Schnittstelle

Produktname

6222d-uub  RTL8822BU-CG

Wi-Fi Dual-Band 2x2 11AC
Unterstützung USB 2.0

Bluetooth 4.2

2,4 g/5g

2t2r

L x w x h: 27 x 18 x 1,9 mm


Detailinformationen

 Einführung

Die FN-Link-Technologie möchte einen kostengünstigen und niedrigen Stromverbrauch ankündigen Modul mit allen Wi-Fi- und Bluetooth-Funktionen. Die hochintegrierten Das Modul bietet die Möglichkeiten des Webstöberns, VoIP, Bluetooth -Headsets -Anwendungen. Mit nahtlosen Roaming -Funktionen und fortgeschrittener Sicherheit könnten auch mit interagieren Unterschiedliche Anbieter 802.11a/b/g/n/ac 2x2 Zugangspunkte in der drahtlosen LAN.

Das drahtlose Modul entspricht IEEE 802.11 A/B/G/N/AC 2x2 MIMO Standard und IT kann bis zu einer Geschwindigkeit von 867 Mbit / s mit einem Dual -Stream in 802.11n erreichen, um die zu verbinden WLAN. Das integrierte Modul bietet USB-Schnittstelle für Wi-Fi und Bluetooth.

Dieses kompakte Modul ist eine Gesamtlösung für eine Kombination aus Wi-Fi + BT-Technologien. Das Modul wurde speziell für die Anwendung von Smart TV und OTT -Box entwickelt.

 Merkmale

Hoch integriertes drahtloses lokales Netzwerk (WLAN) -System (SOC) für 5 GHz 802.11ac oder 2,4 g/5G 802.11n WLAN -Anwendungen.

Räumliche Multiplexierung von zweistream bis zu 867 Mbit / s Datenrate.

Unterstützt 20/40 MHz bei 2,4 GHz und unterstützt 20/40/80 MHz bei 5 GHz

Unterstützt die USB -Schnittstelle für WLAN und Bluetooth.

Entspricht USB2.0 für WLAN und BT Controller.

Unterstützt Bluetooth V4.2+HS, BLE und ist rückwärts kompatibel mit Bluetooth 1.2. 2.x+ Datenrate erhöhen.

Unterstützt Bluetooth für Übertragungen der Klassen- und Leistungsebene.

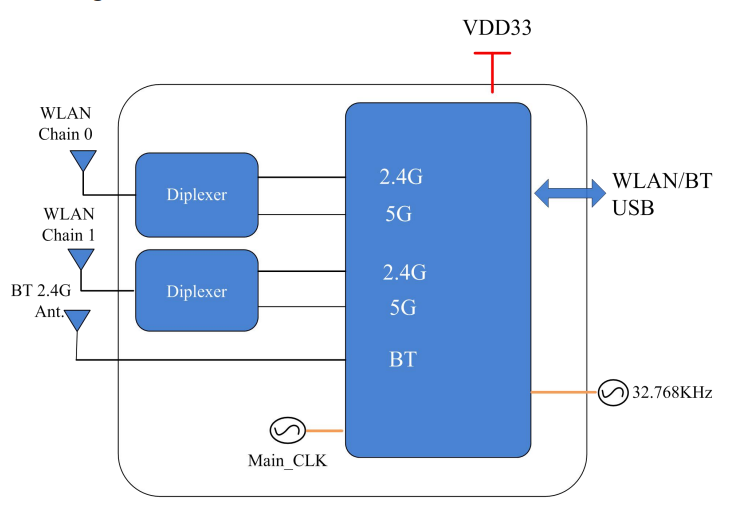

 Blockdiagramm

1681796977960

 Parameter

Modell Nr.

6222d-uub

Hauptchipsatz

RTL8822BU-CG

Schnittstelle

W-lan: USB 2.0

BT: USB 2.0

Wi-Fi-Standard

IEEE802.11b/g/n/ac+ble4.2

Datenrate

72,2 Mbit / s

Zertifizierung

Rohs, Reichweite

HF -Antenne

Antenne an Bord

OS unterstützt

Android/Linux

Arbeitsfrequenz

2.400 ~ 2,4835 GHz

Betriebsspannung

3.3 V

Abmessungen

L16.0 *W24.0 *T2.85 mm

HF -Kette

2t1r

Betriebstemperatur

0 ° C bis 70 ° C

Lagertemperatur

-40 ° C bis 85 ° C

 Bestellinformationen

Teilnummer

Beschreibung

FG6222DUUX-W1

Rtl8822bu, a/b/g/n/ac, wi-fi+ble4.2, 2t2r+bt 3ports, 18x27mm, USB, PCB -Version v4.0,邮票 孔
FG6222DUUX-W2 Rtl8822bu, a/b/g/n/ac, wi-fi+ble4.2, 2t2r+bt 3ports, 18x27mm, USB, PCB Version V4.0, 2 天线座 + Bt 邮票 孔
