PSO211 SPS-IoT-Modul 3121N-ISF
PSO211
0,5–5,7 MHz
UART/GPIO/PWM/I2C/ADC/SPI
MCU: Cortex M3, 200 MHz
22,3 x 13,0 mm
3121N-ISF ist ein vollständig integriertes Power Carrier (PLC)-Kommunikationsmodul mit ultrakleiner Größe, kompakter Struktur und einfacher Verkabelung. Es kann in verschiedenen SPS-Sofortkommunikations-Anwendungsszenarien eingesetzt werden, z. B. bei intelligenten Straßenlaternen, intelligenten Häusern, intelligenten Parkplätzen, zentralen Klimaanlagen und allgegenwärtigen IoT-Endgeräten mit Stromversorgung.

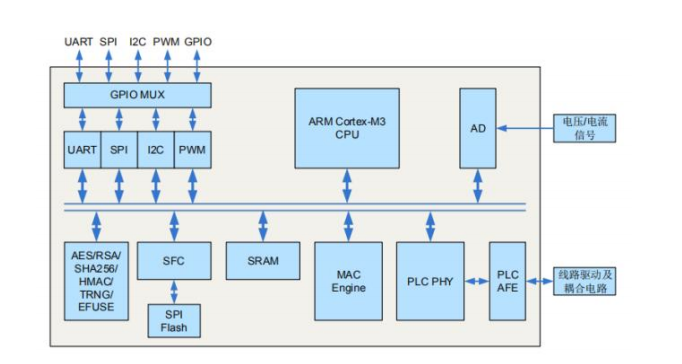

3121N-ISF basiert auf dem HiSilicon PSO211-Chipsatz, der ein Hochgeschwindigkeits-/Niedriggeschwindigkeits-Multimode-Powerline-Carrier-Kommunikationsmodem und einen ARM Cortex-M3-Prozessor integriert. Der PSO211-Chipsatz unterstützt P1901.1 und unterstützt die OFDM/FSK-Modulation.
3121N-ISF bietet umfangreiche Peripherieschnittstellen wie UART, PWM, GPIO, I2C, SPI, ADC usw. und integriert einen integrierten Leitungstreiber. Ausgestattet mit dem Open-Source-Betriebssystem LiteOS von Huawei IoT bietet es eine offenere Entwicklungsumgebung und ein schnelleres und sichereres Betriebssystem.
CPU- und Speicherleistung
Hochleistungs-Cortex-M3-Prozessor, Arbeitsfrequenz 200 MHz.
Eingebetteter SRAM 256 KB.
Funktionen der physikalischen Schicht
Realisieren Sie eine Teilmenge des IEEE 1901.1-Standards. Für Chips, die diese Teilmenge ebenfalls nutzen, können sie Verbindung und Interoperabilität erreichen.
Unterstützt zwei Frequenzbänder von 0,5–3,7 MHz und 2,5–5,7 MHz.
Die Frequenzbänder können per Software konfiguriert werden.
Einführung der OFDM-Technologie; Unterstützt den BPSK- und QPSK-Modulationsmodus.
Unterstützt FEC- und CRC-Funktionen sowie leistungsstarke Rauschunterdrückungs- und Fehlerkorrekturfunktionen.
MAC-Funktionen
Unterstützen Sie TDMA und CSMA/CA und stellen Sie Mechanismen zur Konfliktvermeidung bereit.
Unterstützen Sie die Datensegmentierung und -reorganisation, um die Übertragungseffizienz zu verbessern.
Unterstützt den Mechanismus zur Neuübertragung von Daten.
Unterstützen Sie 4-Level-QoS, um unterschiedliche Anforderungen an die Servicequalität von Unternehmen zu erfüllen.
Netzwerkfunktionen
Unterstützt automatische und schnelle Vernetzung, typische Netzwerkszenarien im 200er-Maßstab, 2 Ebenen, vollständige schnelle Vernetzung in 10 Sekunden und Unterstützung für schnelle Kommunikation.
Unterstützt dynamisches Routing und Multi-Path-Adressierung.
Peripherieschnittstellen
I2C-Schnittstelle, UART-Schnittstelle, GPIO-Schnittstelle, PWM-Ausgang, SPI, ADC-Eingang.
Kommunikationsindikatoren
Die Spitzenrate der physikalischen Schicht beträgt 0,507 Mbit/s und die Rate der Anwendungsschicht beträgt 80 Kbit/s.
Die Empfangsempfindlichkeit ist besser als 0,2 mVpp.
Stromverbrauch und andere
Statischer Stromverbrauch ≤0,15 W (Netzwerk sendet keine Pakete).
Dynamische Betriebsleistung ≤0,7 W.
Betriebstemperaturbereich: -40 °C bis +85°C.
Lagertemperaturbereich: -40 °C bis 125 °C.
Verpackungsgröße: L x B x H: 22,3 x 13,0 x 2,40 mm.
Magnetisch/Schienenlicht/Sensor
Modell Nr. | 3121N-ISF | Hauptchipsatz | PSO211 |
Schnittstelle | UART/GPIO/PWM/I2C/ADC/SPI | Bandstandard | 0,5–5,7 MHz |
Datenrate | 80 Kbit/s | Zertifizierung | RoHS, REACH |
Antenne | L,N | Betriebsspannung | 3,3 V |
Dimension | L22,3 * B13,0 * T2,40 mm | MCU | Cortex M3, 200 MHz |
Betriebstemperatur | -40°C bis 85°C | Lagertemperatur | -40°C bis 125°C |
Teile-Nr. | Beschreibung |
FG3121NISF-01 | SPS-Modul, PS0211, 22,3 x 13 x 2,5 mm, UART PWM GPIO 22-polig, mit Stempelloch |
