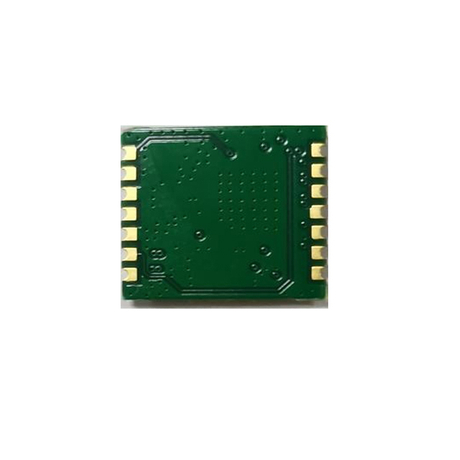

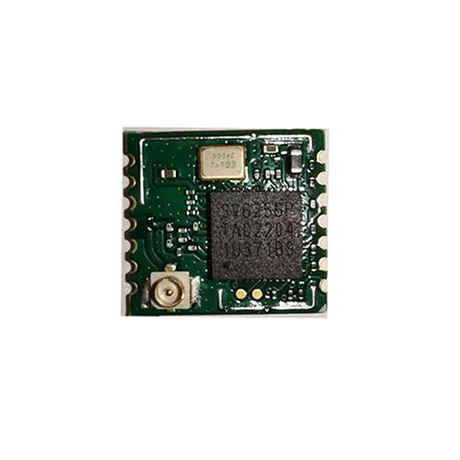

H256NN-S SV6256P
H256NN-S ist ein Modul mit geringer Leistung mit der höchsten Integration für das Internet der eingebetteten Systeme. Es wird entwickelt, um alle obligatorischen IEEE 802.11b -Datenraten von 1, 2, 5,5 und 11 Mbit / s zu unterstützen, alle 802.11g -Nutzlast Datenraten von 6, 9, 12, 18, 24, 36, 48 und 54 Mbit/s sowie 802.11n MCS0 ~ MCS7, HT20/HT40, 800NS und 400 ns Guard -Intervall. Der Hauptchip-WLAN ist so konzipiert Designtechniken und Prozesstechnik, um einen geringen Stromverbrauch und einen hohen Durchsatz zu erzielen Leistung, um die Anforderungen von mobilen und Handheld -Geräten zu beheben.
Der Hauptchip mit geringer Leistung Funktion nutzt die innovativen Designtechniken und die optimierte Architektur, die das Fortgeschrittene am besten nutzt Verarbeitungstechnologie zur Reduzierung der aktiven und im Leerlaufleistung und einen extrem geringen Stromverbrauch im Schlaf Geben Sie an, um die Akkulaufzeit zu verlängern. Der Hauptchip-WLAN-A-MPDU-TX-Funktion maximiert den Durchsatz Leistung bei der besten Puffernutzung.
Allgemeine Merkmale
Unterstützung IEEE 802.11 A/B/G/N Einzelstream
Single Stream 802.11n bietet den höchsten Durchsatz und eine überlegene HF -Leistung für eingebettete System
Integrierter Dual-Band-WLAN-CMOS-effizienter Leistungsverstärker mit internem Stromdetektor und geschlossen Schleifenkraftkalibrierung
Verbesserte und robuste Empfindlichkeit für einen breiteren Abdeckungsbereich
Host-Schnittstelle
Unterstützt beliebte Schnittstellen: SDIO 2.0 (50 MHz, 4-Bit und 1-Bit) / SPI
Modell Nr. | H256NN-S | Hauptchipsatz | SV6256p |
Schnittstelle | SDIO v2.0 | Wi-Fi-Standard | IEEE 802.11b/g/n+ble5.0 |
Datenrate | 72,2 Mbit / s | Zertifizierung | Rohs |
HF -Antenne | Antenne an Bord | OS unterstützt | Android /Linux /Win CE /iOS /XP /Win7 /Win10 |
Arbeitsfrequenz | 2.400 ～ 2,4835 GHz | Betriebsspannung | 3.3 V |
Abmessungen | L13 x W13.5 x H2.0 mm | HF -Kette | 1T1R |
Betriebstemperatur | -10 ° C bis 70 ° C | Lagertemperatur | -40 ° C bis 85 ° C |
Bestellinformationen
Teilnummer | Beschreibung |
FGH256NNSX-00 | Sv6256p, 802.11a/b/g/n, 1T1R, 13*13,5, SDIO2.0, IPEX 座子 |
