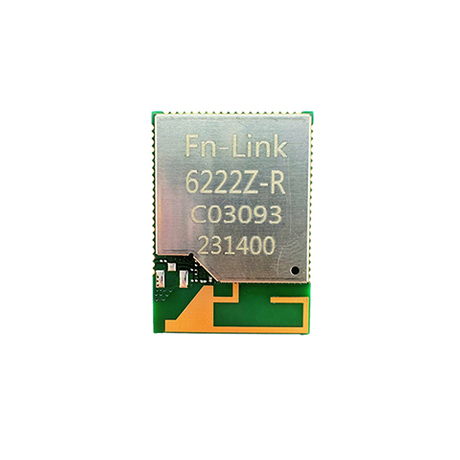

6222z-r rtl8722csm
RTL8722CSM ist ein hoch integriertes Einzel-Chip-Low-Power-Einzelbanden (2,4 GHz) drahtloser LAN (WLAN) und Bluetooth Low Energy (BLE 5.0) -Kommunikationscontroller. Es besteht aus einer Hochleistungs-MCU (ARMV8-M, Cortex-M33-Befehlssatz kompatibel), die als Real-M300 (oder KM4 danach) und eine MCU mit niedriger Leistung (ARMV8-M, Cortex-M23-Befehlssatz) mit dem Namen Real-M200 (ARMV8-M, Cortex-M23-Befehlssatz) bezeichnet wird (Real-M200 ( oder danach km0), wlan (802.11 b/g/n) Mac, ein 1T1R -fähiges WLAN -Basisband, RF, Bluetooth und Peripherieger.
Hochgeschwindigkeits -Konnektivitätsschnittstellen, SDIO und USB werden bereitgestellt. Auch Audio-Codec-, Key-Scan- und Touch-Tasten integriert. Flexible Design konfiguriert GPIO mit verschiedenen Funktionen.
6222Z-R integriert interne Erinnerungen für vollständige Wi-Fi-Protokollfunktionen.
Allgemein
Unterstützt 20 MHz/40 MHz bis 7.802,11 b/g/n 1x1, 2,4 GHz
Host-Schnittstelle
Support SDIO 2.0/SD/USB/SPI/UART/I2C/USI/IR/SGPIO
Bluetooth -Funktionen
Unterstützen Sie Bluetooth 5.0
Hochleistungsmodus (8dbm, teilt die gleiche PA mit Wi-Fi)
Interner Koexistenzmechanismus zwischen Wi-Fi und BT, um dieselbe Antenne zu teilen
Modell Nr. | 6222z-r | Hauptchipsatz | RTL8722CSM |
Schnittstelle | UART, USB, SD, SDIO, SPI, I2C…. | Wi-Fi-Standard | IEEE 802.11b/g/n+ble5.0 |
Datenrate | 72,2 Mbit / s | Zertifizierung | Rohs |
HF -Antenne | Antenne an Bord | OS unterstützt | Android /Linux /Win CE /iOS /XP /Win7 /Win10 |
Arbeitsfrequenz | 2.400 ～ 2,4835 GHz | Betriebsspannung | 3.3 V |
Abmessungen | L20 x W28 x H3.35 mm | HF -Kette | 1T1R |
Betriebstemperatur | -20 ° C bis 85 ° C | Lagertemperatur | -40 ° C bis 125 ° C |
Bestellinformationen
Teilnummer | Beschreibung |
FG6222zrxx-00 | Rtl8722csm, 802.11b/g/n, wi-fi+ble5.0,1t1r, 20x28mm, uart+USB, mit Abschirmung |
