Produktname

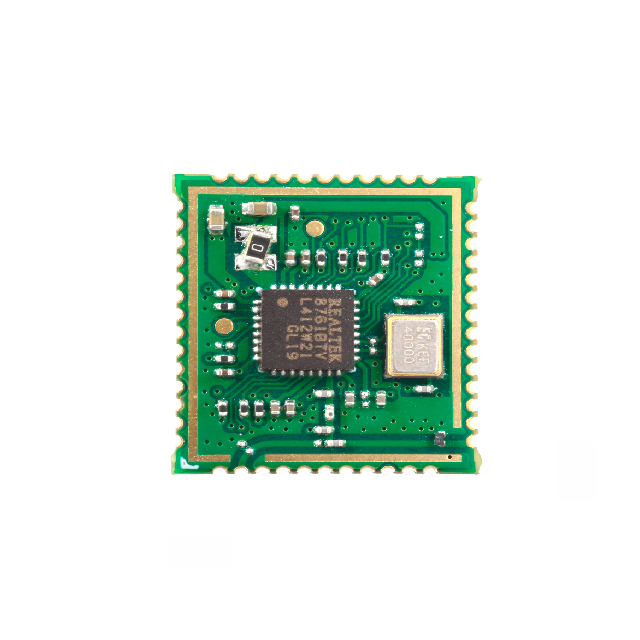

RTL8761BTV   Bluetooth-Modul 6161B-R

RTL8761BTV

Bluetooth v5.0

UART -Schnittstelle

13.0x15.0mm

Detailinformationen

Einführung

Die FN-Link-Technologie möchte ein kostengünstiges und geringes Verbrauchsmodul mit Bluetooth-Funktionen ankündigen. Dieses Modul ist ein hoch integrierter Single-Chip-Bluetooth 5.0-Controller mit einer UART-Schnittstelle und einer PCM-Schnittstelle. Es entspricht der Bluetooth -Kernspezifikation V5 und unterstützt den Dual -Modus (BR/EDR + Low Energy Controller). Es ist mit früheren Versionen kompatibel, einschließlich v2.1 + le. Für BR/EDR ermöglicht es mehrere aktive Links im Slave -Modus oder im Master -Modus. Bei niedriger Energie unterstützt es mehrere Zustände und ermöglicht mehrere aktive Links im Slave -Modus. BR/EDR -Link und LE -Link können gleichzeitig aktiv sein.

Das Modul wurde speziell für alle tragbaren Geräte entwickelt. Das hoch integrierte Modul bietet die Möglichkeiten der Bluetooth -Controller -Anwendungen.

Merkmale

FG6161BRXX-00/01

Allgemein

Unterstützt alle Pakettypen in der Grundrate und der erweiterten Datenrate.

Unterstützt sichere einfache Paarung.

Verbesserte BT/Wi-Fi-Koexistenzkontrolle zur Verbesserung der Übertragungsqualität in verschiedenen Profilen.

Unterstützt mehrere niedrige Energiezustände.

Entspricht HS-UART mit konfigurierbarer Baudrate für Bluetooth.

Bluetooth -Funktionen

Bluetooth 5 Spezifikationskonform.

Unterstützt Bluetooth Classic (BDR/EDR).

Unterstützt Bluetooth Low Energy (BLE).

Kompatibel mit Bluetooth V2.1 -Systemen.

Unterstützt die PCM -Schnittstelle.

FG6161BRXX-02

Allgemein

Unterstützt alle Pakettypen in der Grundrate und der erweiterten Datenrate.

Unterstützt sichere einfache Paarung.

Verbesserte BT/Wi-Fi-Koexistenzkontrolle zur Verbesserung der Übertragungsqualität in verschiedenen Profilen.

Unterstützt mehrere niedrige Energiezustände.

Bluetooth -Funktionen

Bluetooth 5 Spezifikationskonform.

Unterstützt Bluetooth Low Energy (BLE).

Unterstützt Bluetooth Classic (BDR/EDR).

Kompatibel mit Bluetooth V2.1 -Systemen.

Entspricht HS-UART mit konfigurierbarer Baudrate für Bluetooth.

Unterstützt die PCM -Schnittstelle.

Anwendungen

Laptop, Werbemaschine, Smart -TV, IPC/NVR, industrielle Steuerungsausrüstung, Autoschreiber, Smart DoorBell, Smart TV, Smart Projector, Virtual Reality, VR/AR, drahtloser Speicher, Drucker, POS -Maschine, elektronische Skala, Auto vorne/zurück Ende, UAV, Roboter, intelligentes Gateway, Kinderbildzeug, Beleuchtung, intelligente Straßenlampe, Smart -Home -Geräte/ Haushaltsgeräte, Instrumente (Wasser, Strom, Gas) Smart City und andere elektronische Unterhaltungsprodukte.

Blockdiagramm

Parameter

Bestellinformationen
